E320型無人機電器綜合老化試驗臺
- 品牌：???微芯智軟
- 型號：???E320型
一、介紹
E320型無人機電器綜合老化試驗臺以電子負載為加載器，通過控制電子負載，測試系統能進行CC恒電流、CV恒電壓、CR恒電阻、CP恒功率控制，測試發電機控制器在加載狀態下的輸出電壓、電流、功率等，本測試系統有電源系統、電機加載系統、電子負載、轉速采集系統、以及相關控制柜與傳感器組成。測試系統自動化程度高，性能穩定可靠。
1 測試電源系統：采用可調交流調壓器與變壓器組合而成，輸出電壓可以在0-70V范圍調整，輸出功率最高達到5kW；用戶根據需求手動調節運行工況點。
2 電機加載系統：采用發電機控制器所對應的磁電機作為負載，通過調節電子負載對其加減荷，負荷范圍可調，磁電機給予強制風冷，外加防護罩，防止聯接軸脫落產生意外。
3 電子負載：采用國產專業老化負載，保證長時間連續運轉工作不出問題。
4 系統安全保護措施有：超速、短路、過流、過熱等故障保護及緊急停車功能。
5 最大外形尺寸：長×寬×高mm 控制柜：1400×450×1200
6 設備系統整體應適用于發電機控制器耐久性考核試驗，DC/DC耐久性考核試驗，電機性能耐久性考核試驗，驅動器耐久性考核試驗，滿足下列國家試驗標準：
GB/T 24347-2009 《電動汽車DC∕DC變換器》；
GB/T 18488.1-2005 《電動汽車用電機及其控制器第一部分：技術條件》；
QC/T 1086-2017《電動汽車用增程器技術條件》；
二、 系統主要技術指標及參數精度
表1 技術指標
|
序號 |
測量參數 |
測量范圍 |
測量精度 |
備注 |
|
1 |
發電機控制器
|
0-4.8KW |
顯示精度： 0.01KW |
通過電壓、電流計算而得 |
|
0-150V |
±0.5% fs |
|
||
|
0-100A |
±0.5% fs |
|
||
|
2 |
DC/DC |
0-400W |
顯示精度： 0.1W |
通過電壓電流計算而得 |
|
0-150V |
示精度： 0.1V |
|
||
|
0-40A |
示精度： 0.1A |
|
||
|
3 |
轉速 |
0-6000 r/min |
±0.5%FS |
反射式光電 |

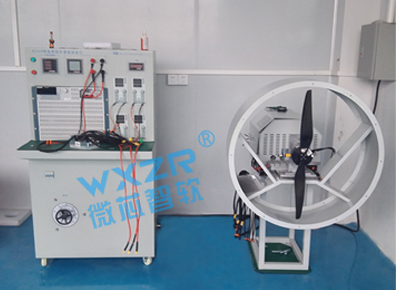

E320型 無人機電器綜合老化試驗臺

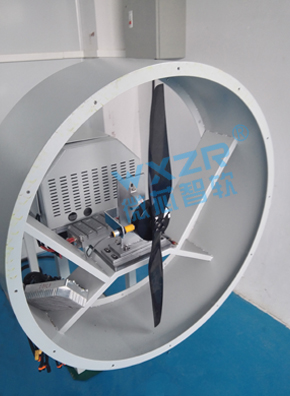

E320型 無人機尾槳耐久試驗臺

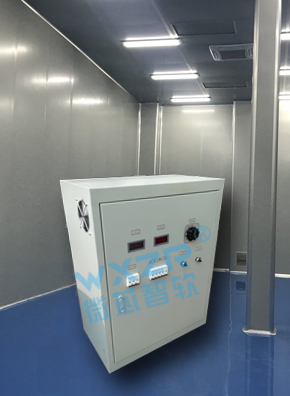

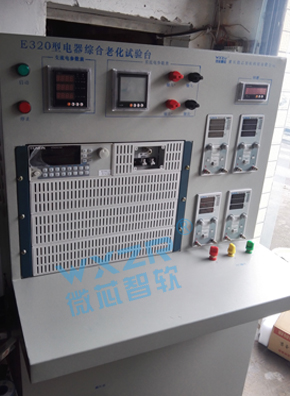

E320型 無人機電器綜合老化試驗臺界面 E320型 控電箱

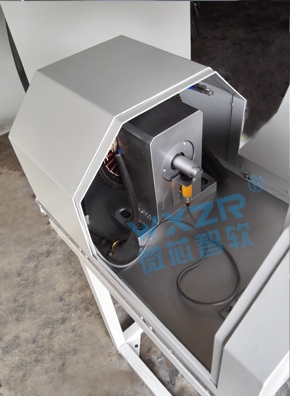

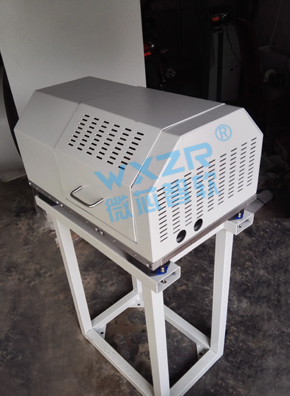

E320型 無刷電機耐久試驗臺 E320型 無刷電機耐久試驗臺內部結構
