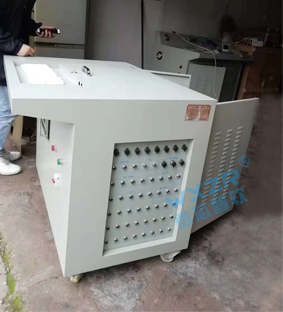

E350 型電氣系統綜合試驗臺
- 品牌：???微芯智軟
- 型號：???E350 型
一、總體方案簡介
通過試驗測試，一方面考察該車的電器是否符合使用要求，其次可以考核負載器件的功率，以及磁電機輸出電能載荷。為新車電器開發積累大量的試驗數據；另一方面驗證理論分析模型的正確性，有效的指導新型摩托車的開發設計，提高整車的設計水平。同時為進一步開展整車電器試驗機的改進提供理論依據，通過對整車電器耐久的研究，制定電器耐久試驗標準，最終實現在耐久試驗臺上對摩托車電器器件壽命試驗，這對縮短產品開發周期、降低開發費用、提高產品質量等具有有重要的理論意義和實際意義。
設備通過PLC控制各路開關通道輸出，并且同時通過高速采集通道采集相關數據，并且將相關數據存入硬盤，采集的數據包括：電壓，電流，計算功率，以及功率對時間積分所得的到的電能數據。同時并能按要求生成測試報告。數據可以輸出成excel表格供研發人員研究使用，可以通過本公司查看軟件查看相關數據曲線測試系統自動化程度高，性能穩定可靠，滿足下列國家試驗標準：QC/T 225-2013 《摩托車和輕便摩托車用起動電機技術條件和試驗方法》；
二、設備規格型號
E350 型電氣系統綜合試驗臺
